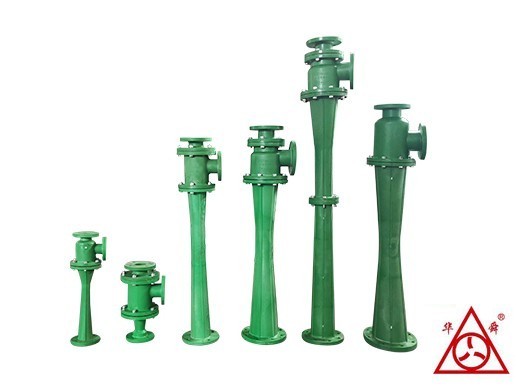

水噴射泵的類型可以根據不同的分類標準來劃分,以下是主要的幾種分類方式及其對應的類型:
一、按噴射方式分類
1.連續噴射:工作液射流是連續的,這是目前大多數水噴射泵采用的方式。
2.旋流噴射:工作液射流是旋轉的,這種方式可以增加液氣的接觸面積,使射流更快地破碎分散成液滴,從而提高泵的效率。但旋流發生器會消耗一部分能量。
3.脈沖噴射:水噴射泵的工作液射流是脈沖間斷的,脈沖射流可以使流體混合迅速,減少混合段長度。其傳能方式除了液滴的碰撞以外,還有類似活塞式壓縮機的傳能方式。
二、按結構型式分類
1.單噴嘴短喉管:體積小,結構簡單,但效率相對較低。喉管長度是喉管直徑的5~8倍。
2.單噴嘴長喉管:效率較高。喉管長度是喉管直徑的10~60倍。
3.多噴嘴:噴嘴數量通常為4~19個。由于增加了水噴射泵工作射流與氣體的接觸面積,所以效率較高。
4.多級:多為兩級結構,一級吸氣后,液氣混合射流在二級再吸氣,可以充分利用射流的能量來達到降低泵的限度壓力的目的。
三、按用途分類
1.射流式真空泵:用于抽真空,吸入壓力小于大氣壓。
2.射流式氣體壓縮機:用于壓縮氣體,即吸入壓力大于大氣壓。
在實際應用中,可以根據具體的工作環境和需求來選擇合適的水噴射泵類型。同時,不同類型的水噴射泵在結構、性能和使用特點上也有所不同,因此在使用和維護過程中需要注意相應的注意事項和操作要求。
